Из каких элементов состоит оконный блок

Современный оконный блок – это достаточно сложная конструкция, состоящая из нескольких десятков элементов, каждый из которых выполняет важную функцию. Закономерно, чем больше комплектующих, тем функциональнее изделие и выше его стоимость.

Поэтому, для минимизации затрат целесообразно выбрать только необходимые комплектующие, решающие конкретные эксплуатационные задачи окон разного назначения: кухонных, в спальню, панорамных, мансардных и т.п.

Прежде всего, необходимо определить из чего состоит пластиковое окно, особенности его конструкции, характеристики материалов и функциональные возможности.

Основные конструкционные элементы окна

Принципиальное устройство оконного блока следующее:

• Рама – представляет собой каркас, устанавливаемый в оконный проём. Изготавливается из специальных рамочных профилей, усиленных металлическими вставками;
• Створки – крепятся к раме. Могут фиксироваться неподвижно или открываться различными способами. Служат несущей конструкцией для установки стёкол. Количество может варьироваться от одной до трех и более;
• Фурнитура. Данное понятие включает довольно широкий перечень механизмов, конструкционных элементов и приспособлений используемых для эксплуатации окна. Конструкция окна может включать следующий перечень фурнитуры:
  • Ручка замок – фиксирует окно в закрытом состоянии, а также управляет системой открывания;
  • Дополнительные фиксаторы – если в семье есть маленькие дети;
  • Петли – используются в наиболее бюджетных вариантах оконных систем;
  • Механизм открывания – в зависимости от конструкции окна может обеспечить горизонтальное, вертикальное открывание, откидывание, режим проветривания и т.п.
• Стёкла / стеклопакеты – в зависимости от модели конструкция окна предусмотреть возможность установки как одинарного стекла так и одно-, двух-, трёхкамерных стеклопакетов со стёклами различного типа: тонированными, энергосберегающими (покрывают плёнкой или имеют напыление отражающее инфракрасные лучи), из калёного стекла или триплекса;
• Штапики – элементы конструкции, фиксирующие стеклопакет или одинарное стекло в выступающих элементах профиля рамы.
• Импосты – внутренняя вертикальная перемычка, выполняющая функцию силового набора рамы. Увеличивает сопротивление рамы давлению и предотвращает её деформацию. Служит основой для фиксации из створок.

ВАЖНО! Опционально схема окон может быть дополнена элементами отделки откоса оконного проёма и подоконной плитой – подоконником. Однако они не входят в обязательную комплектацию. А в целом ряде случаев оконный блок успешно эксплуатируется без них.

Классификация окон по особенностям конструкции

Классификация оконных блоков осуществляется по следующим критериям:

1. Количество створок:

• Одностворчатые имеют компактные размеры и устанавливаются во вспомогательные, технические и нежилые помещения типа санузлов, кладовок, не эксплуатируемых чердаков и т.п. Они пропускают минимальное количество света, а их конструкция не предназначена для выполнения дополнительных эксплуатационных функций;
• Двустворчатые – могут иметь, как две подвижных створки, так и одну фиксированную. Это классический вариант окон, который используется в большинстве жилых, коммерческих и промышленных объектов;
• Многостворчатые – фактически, с использованием импостов, могут иметь неограниченное количество створок. Наиболее распространённым примером является остекление лоджий и балконов. Панорамное остекление также является многостворчатым оконным блоком особой формы.

2. Конструкция створки:

В зависимости от конструкции створки классифицируют следующим образом:

• Одинарные – наиболее распространённый многокамерный профиль со стеклопакетом;
• Спаренные – две створки соединяются друг с другом болтовыми соединениями (деревянные окна), металлическими или пластиковыми фиксаторами (алюминиевые и ПВХ профили соответственно). Каждая из частей створок оснащается собственным стеклопакетом или одинарным стеклом, выполняющим особые функции. К примеру, внешняя (триплекс) — защитная, внутренняя — двухкамерный стеклопакет обеспечивает тепло- звукоизоляцию.
• Раздельные – створки крепятся к разным частям рамы, внешней и внутренней и никак между собой не соединены;
• Раздельно-спаренные – такая конструкция окна предусматривает установку спаренной створки с внутренней стороны и одинарной с внешней. Это обеспечивает высокую степень безопасности в сочетании с максимально возможными изоляционными характеристиками.

3. Механизмы открывания:

Главное, из чего состоит окно и что влияет на долговечность его эксплуатации — это тип механизма управления. На данный момент различают следующие, наиболее распространённые, механизмы:

• Поворотный на себя — наиболее востребованный, створка открывается внутрь, характеризуется простотой и долговечностью;
• Поворотный от себя — устанавливается на внешние створки;
• Двухсторонний поворот — чаще всего устанавливается на одностворчатые оконные блоки оригинальной формы: арка, треугольники, трапеции и т.п.;

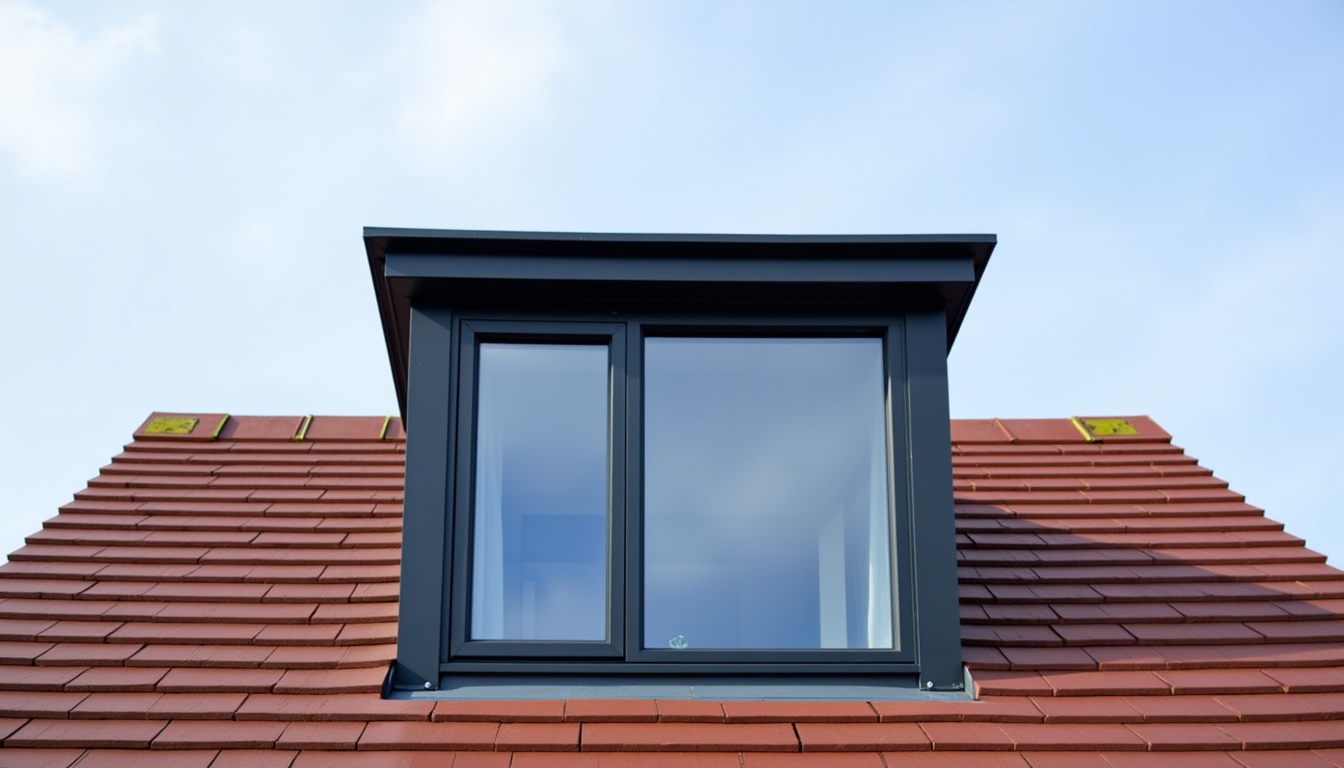

• Подвесной — встречается довольно редко из-за сложности механизма и специфических условий установки. Чаще всего применяется в мансардных и чердачных окнах;
• Откидной — выполняет функцию проветривания;
• Поворот на откидной — открывание створки так её откидывание на небольшой угол Для обеспечения более интенсивного проветривания помещения;
• Раздвижной — створки перемещается по направляющим;
• Подъёмный — петли расположены в верхней части рамы;

4. Дополнительные элементы конструкции:

Существует множество дополнительных элементов, из которых состоит оконный блок:

• Форточка – небольшая створка, расположена в верхней части полноразмерной оконной створки, имеющая собственные петли и фиксирующий механизм;
• Фрамуга – горизонтальная створка, расположена в верхней части рамы по всей ширине проема, открывается, как правило, вертикально;
• Вентиляционные клапаны — позволяют осуществлять микропроветривание, не открывая створок.

Особенности выбора

Как выбрать пластиковые окна зависит от следующих факторов:

• Назначение помещения;
• Ориентация на стороны света — от этого зависит интенсивность освещения;
• Размеры оконного проема.

Главное, выбирая пластиковые окна, что нужно знать при заказе – это необходимость привлечения профессионального замерщика, который бы определил точные размеры оконного проёма.
